偏光應力儀大量應用于玻璃、塑料等透明材質的內部應力檢測。長期以來€該儀器的校準一直難以實施，本文介紹了基于光強法的光學相(xià<ng)位延遲的量值複現原理及相應的測量裝置，闡述了光學相位延遲量值的傳‌遞過程和相關問題。

關鍵詞偏光應力儀；校準；相位延遲；标準片
一、 背景介紹
玻璃等透明材料存在的內部應力是這些材料的極為(w≈èi)重要的物理指标。該應力的存在不僅導緻材料表面會随時間而慢慢變形，嚴重影(y∏ǐng)響成像質量，而且應力分布不均勻嚴重時還會引起自爆。近(j↓ìn)期發生的玻璃幕牆自爆事件，以及啤酒瓶的安全事件就是♠(shì)其典型事例。因此，對該類材料內部應力的準确測量顯得尤為重要。
目前，市面上用于測量透明材料內部應力的儀器主要為偏光(×guāng)應力儀(又稱偏光儀)。其測量原理基于應力雙折射檢測，即：玻璃是各向同性體，各方向的(d♣e)折射率相同。如果玻璃中存在應力，各向同性的性質會受到破壞，引起折射率的變化(‌huà)，兩個主應力方向的折射率不再相同，會出現雙折射現象。雙折射導緻材料産生₩光學相位延遲，其相位延遲值與應力值的關系由下式确定：
      δ=CΔσ
式中：δ為相位延遲；Δσ為x及y方向的應力差；C為應力光學常數(s≠hù)，它是物性常數，僅與玻璃品種有關。隻要能測量出相(xià₽ng)位延遲值，就可以知道材料的內部應力。并且，絕大多數偏光( guāng)應力儀給出的量值就是相位延遲值。
雖然該項測試與人們的安全息息相關，但由于相關的校準技術規範及檢定規程至今尚未建立，相關≠的量傳體系也沒有完善，因此，偏光應力儀的校準一直存在$問題。

二、 相位延遲值校準
1、相位延遲值的絕對校準
目前測量理論上，測量材料相位延遲值的方法很多，如光強法、相(x'iàng)位延遲橢偏測量法、光譜掃描測量法、偏振調制法、光學差拍法、補償法>、半陰法、光強法和諧振腔法等。

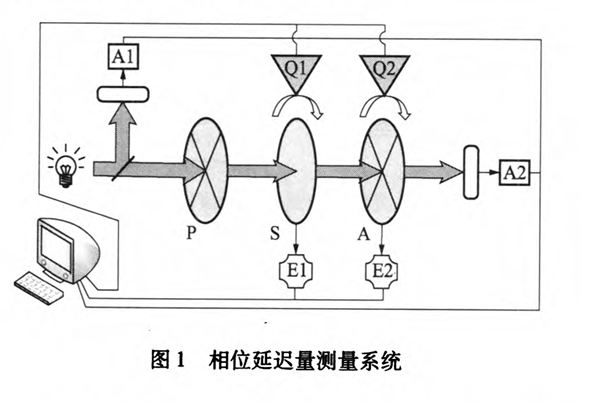

國際上真正用于計量校準的方法為光強法，由美國NI↑ST建立[8J，并提供對外服務。我們目前已經初步建成了相位延遲校準裝置，并開(k↓āi)始對外提供校準服務。其裝置原理圖如圖1所示：

圖1中P，A為偏振片，S為待測樣品；E1，E2為編碼器驅動器；Q1，∞Q2為驅動器；A1，A2為高精度電流表。
延遲量校準裝置包括：光源部分、測量光路、探測器部分、轉角控制機構(分✔(fēn)辨率為0．01o)、采樣控制機構和各部分的供電電(diàn©)源，以及各種輔助性能檢測部分(光源穩定性監測機構)等。
安裝在光學平台上的多波長激光器發出的(d&e)激光作為光源同時兼為光路調整的基準。利用它可以準确​定位各個器件在光路中的偏轉角度、反射鏡的方向、樣品定位的準确性及其表面是(sh♣ì)否垂直于光路等。

該裝置相位延遲量測量擴展不确定度為U=0.16。(k=2)。考慮到大(¶dà)多數偏光應力儀測量精度不足為1^o , 能夠滿足需求。部分儀器用nm為單位表示，其轉換關系為：

δ（nm）=δ(^o)
2、 相位延遲的校準
儀器的校準一般依據已經具有标準值的标準片進行校準。目前市場上↓(shàng)可用于校準的标準片大緻有兩種：一是利用雲母、石英和方解石等制(zh™ì)成，其特點是成本高、精度高。另一種為在一定基材上，施加壓力使之産生相§(xiàng)位差，成本低但精度差。從面的均勻性和年穩定性角度說，第一種類材料的量值要(y€ào)遠好于第二種材料；從應用上講，第一類材料制成的标準片基本可以滿足要(yào✔)求。

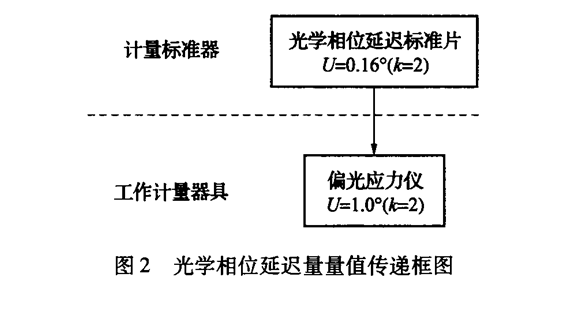

利用該類标準片進行偏光應力儀校準過程，請參®看圖2。

三、目前存在的問題
當前偏光應力儀校準存在的主要問題為：校準用标準♣片缺乏，标準值過少；儀器量值覆蓋範圍偏于窄小等。
1、 目前，市場上絕大多數偏光(gu↔āng)應力儀，沒有配備校準儀器用的标準片，量值準确性無法保證。少數高端偏光應力儀配備了≈校準用标準片，但該類标準片大多隻有一片，标準光₩(guāng)學相位延遲值也隻有一個，校準₩量值覆蓋範圍極為有限(常規儀器量值校準點一般為：量值範圍內的‍3～5個點)。
2、 大部分偏光應力儀的測量範圍為0～360^o，而實際的光學相位延遲值則為0--∞。因此，普遍存在将720 ^o的延遲值測量為0 ^o，而誤認為不存在應力。顯然，該誤讀會導緻在某些時刻，産生威脅安全的事故。而且大多數¶(shù)情況，儀器說明書不會說明(mεíng)這一點。因此，作為儀器校準過程，必須反映該問題，故相位延遲校±準片務必包含超過360 ^o的相位延遲值。

針對上述兩大問題，推薦采用4片一套的‍光學相位延遲片進行校準。其相位延遲标稱值分别為90^o、180 ^o、270 ^o、1080 ^o。其中1080 ^o标準片可以當成0 ^o使用。對于測量範圍為0 ^o～360 ^o的儀器，該套标準片相當于在量程範圍內均勻取4個點進行校準♣。對于量程範圍大于360 ^o的儀器來說，該套标準片也可以取一個點進行(xínαg)覆蓋。

不過，對于量傳範圍為0^o～180 ^o的儀器，利用該套标準片則不太合适。建議采用45 ^o，90 ^o、135 ^o、 180 ^o的标準片進行校準。筆者根據需要，試制了上述兩種标準片。石英晶體(t♦ǐ)的各項性能已經由諸多學者做過詳細研究，用其作為α量值傳遞媒介潛在風險較小，因此，标準片由石英加工而成。實際測量發現，其量值穩定性好、精度高∏(gāo)。
四、 未來發展
由于相位延遲量值複現過程繁瑣複雜，相關計量能₩(néng)力跟進緩慢，國家計量院、所等部門新近建立的一套相位延遲裝置，對(♥duì)我國諸多有關應力測量的國家标準的實施起到了一定
的計量保證作用，有效避免了長期存在的量值無法♠有效溯源的局面。

目前，計量院正在籌建第一個國家高精度材料相(xiàng♠)位延遲(應力)标準裝置以及相關的量值溯源體系。其預期不确定度為0.™001^o，量值範圍O ^o～5000 ^o。随著相關工作的深入開展進行，在不久的将來，透明材料內♣(nèi)應力的物理性計量體系一定會越來越完善 。
